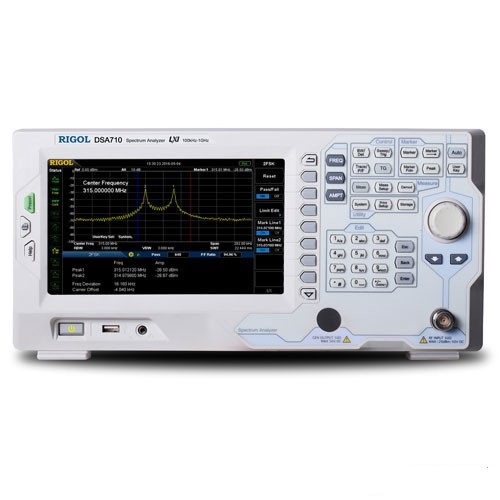

DSA705 — анализатор спектра

DSA705 — анализатор спектра
DSA705 — анализатор спектра
Артикул: 416066
Модель: DSA705
Гарантия: 36 мес.
Бренд: Rigol Technologies
Артикул производителя: А171296
Цена:
93 978 Р
Доступен для заказа
Добавить к сравнению

Анализатор спектра DSA705 представляет собой лёгкий и компактный прибор с великолепным соотношением цены и возможностей. Цифровая технология ПЧ даёт исключительную производительность и стабильность при анализе спектра. В анализаторе спектра DSA705 имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений, а также позволяет выполнять непрерывный захват сигналов.

Расширенные измерения анализатора спектра DSA705:

  • ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI);
  • измерение мощности в основном канале (опция DSA800-AMK);
  • измерение занимаемой полосы (опция DSA800-AMK);
  • соотношение мощностей в смежных каналах (опция DSA800-AMK);
  • измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK);
  • измерение мощности в полосе между двумя максим.точками (опция DSA800-AMK);
  • измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK);
  • измерение гармонических искажений (опция DSA800-AMK);
  • измерение TOI (опция DSA800-AMK);
  • непрерывный захват сигнала (опция SSC-DSA).
Параметры Значения
ЧАСТОТА
Частотный диапазон 100 кГц…500 МГц
Разрешение 1 Гц
Температурная стабильность источника опорной частоты <± 2х10-6
Изменение погрешности источника опорной частоты <± 2х10-6/год
Погрешность измерения частоты Разрешение маркера:
полоса обзора / (количество точек развертки-1)
Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты Разрешение:
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
Погрешность:
± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
Полоса обзора Нулевая, 100 Гц…500 МГц
Погрешность полосы обзора ± полоса обзора / (количество точек развертки-1)
Плотность фазовых шумов
ПОЛОСА ПРОПУСКАНИЯ
Полоса пропускания ПЧ (-3 дБ) 100 Гц… 1 МГц,с шагом 1-3-10
Полоса пропускания ПЧ (-6 дБ) опция DSA800-EMI) 200 Гц, 9 кГц, 120 Гц
Избирательность фильтров по уровням (60дБ/3 дБ) <5:1
Погрешность установки полосы пропускания ПЧ <5%
Полоса пропускания видео 1 Гц … 3 МГц, с шагом 1-3-10
АМПЛИТУДА
Диапазон измерения уровня Уровень собственных шумов … +20 дБм
Максимальный уровень на входе (аттенюатор 30 дБ) 50 В (постоянное напряжение)
+20 дБм (100 мВт) мощность непрерывного сигнала
+30 дБм (1 Вт) максимально опасный уровень
Средний уровень шумов (типично)
0 дБ аттенюатор, усреднение ≥50, RBW=VBW=100 Гц		 без предусилителя:
100 кГц…1 МГц: 1 МГц…1 ГГц:
с предусилителем:
100 кГц…1 МГц: 1 МГц…1 ГГц:
Частотный отклик
(f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)		 без предусилителя:
< 0,7 дБ
с предусилителем:
< 1,0 дБ
Аттенюатор Погрешность переключения (центральная частота=50 МГц, относит. 10 дБ):
< 0,5 дБ
Предел ослабления:
0…30 дБ, с шагом 1 дБ
Абсолютная амплитудная погрешность
(центральная частота=50 МГц, пик. детектор, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)		 ± 0,4 дБ
Установка опорного уровня Диапазон:
-100 дБм…+20 дБм с шагом 1 дБ
Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры
Погрешность измерения:
(достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм < опорный уровень<0, 10 МГц< центральная частота<1,5 ГГц, 20 ºC to 30 ºC) <1,5 дБ
Гармонические искажения 2-го порядка
(центральная частота ≥ 50 МГц, аттенюатор = 10 дБ, вх.уровень =-20 дБ)		 SHI : +40 дБм
Интермодуляционные искажения 3-го порядка (центральная частота ≥ 50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх.уровень =-20 дБ) TOI: +10 дБм (центральная частота>30 МГц)
Проникновение центральной частоты
Побочные сигналы
Собственные комбинационные помехи
(вх.терминатор 50 Ом, аттенюатор = 0 дБ)
Переключение разрешения по полосе пропускания
(относит. 1 кГц RBW)		 <0,1 дБ
Логарифмическая шкала 1 дБ…200 дБ
Линейная шкала 0 до опорного уровня
Количество точек 601
Количество графиков 3 + основной
Тип детектора Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения
Квазипиковый (опция DSA800-EMI)
Операции над графиками Очистить, удержание максимума, удержание минимума, усреднение, просмотр,закрыть
Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
РАЗВЕРТКА
Диапазон 10 мс… 500 с (нулевой обзор)
20 мкс ….500 с (100 Гц ≤ полоса обзора ≤ 500 МГц)
ПРЕДУСИЛИТЕЛЬ
Усиление 100 кГц…1 ГГц 20 дБ (штатно)
НЕПРЕРЫВНЫЙ ЗАХВАТ СИГНАЛА (опция SSC-DSA)
Диапазон измерения 202 кГц
Скорость измерения 650 спектр/с
ВХОДЫ/ВЫХОДЫ
ВЧ вход Соединитель N-типа (female) ; 50 Ом;
Вход/выход опорного генератора Соединитель типа BNC (female)
Импеданс 50 Ом (типичное)
Вход 10 МГц:
Частота 10 МГц±5 ppm
уровень 0 дБм…10 дБм
Выход 10 МГц:
Частота 10 МГц
уровень +3 дБм…10 дБм, +8 дБм типично
Вход внешнего запуска Соединитель типа BNC (female)
Импеданс 1 кОм (типичное)
Интерфейсы коммуникационные USB Host 2.0
USB Device 2.0
LAN(LXI core 2011)
GPIB опция, через соединитель USB-GPIB
ЗАПУСК
Источник запуска свободный, видео, внешний
Внешний запуск 5 В TTL уровень
ОБЩИЕ ДАННЫЕ
Дисплей Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов
Поддержка принтера Протокол PictBridge
Сохранение в память USB флэш устройство (не идет в комплекте)
Встроенный флэш диск
Напряжение питания Входное напряжение: AC 100 В… 240 В/
45 Гц… 440 Гц
Потребляемая мощность 35 Вт, типично;
50 Вт, масимально
Рабочая температура 0 ºC …50 ºC
Относительная влажность ≤95% (0 ºC …30 ºC)
≤75% (30 ºC …40 ºC)
Габаритные размеры 361,6 x 178,8 х 128 мм
Масса 4,55 кг
№ Наименование Количество
1 Анализатор спектра DSA705 1
2 Кабель питания 1
3 Краткое руководство по эксплуатации 1
По запросу
