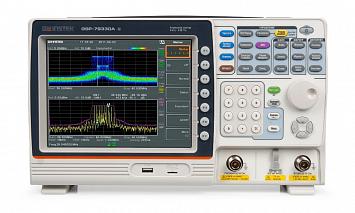

GSP-79330A - анализатор спектра

GSP-79330A - анализатор спектра
Артикул: 423030
Модель: GSP-79330A
Гарантия: 12 мес.
Госреестр РФ: 75642-19
Поверка приобретается отдельно: 9210 Р
Бренд: GOOD WILL Instek
Цена:
630 430 Р
Доступен для заказа
Добавить к сравнению

Описание анализатора спектра GSP-79330A:

  • Частотный диапазон 9 кГц...3,25 ГГц;
  • Предварительное тестирование на ЭМС (фильтры 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ));
  • Детекторы ЭМС, квазипиковый и средний;
  • Средний уровень собственных шумов: от –134 дБм (с включенным предусилителем);
  • Максимальный входной уровень сигнала: + 33 дБм, постоянный уровень 50 В;
  • Фазовый шум -95 дБн/Гц при отстройке 100 кГц от несущей 1 ГГц;
  • Измерительный функции: точка P1dB, фазовый шум, ACPR, OCBW, N-dB, дрожание фазы, мощность в канале, TOI, CNR, CSO, CTB и др.;
  • Полоса пропускания: 1 Гц … 1 МГц (шаг 1-3-10);
  • Демодулятор АМ/ЧМ/ЧМн/2-ЧМн/АМн;
  • Маркерные измерения, запись спектрограмм с временными метками, пределов допусков, пользовательских АЧХ, последовательностей тестов, профилей во внутреннюю память и на внешний носитель;
  • Интерфейсы USB, LAN (LXI), RS-232, выход DVI-I, MicroSD;
  • Опции: батарейное питание, интерфейс GPIB;
  • Универсальное питание: 110…220 В (50/60 Гц), опционально - батарейное (Li-Ion, DC 10,8 В/5200 мА/ч, 56 Вт/ч, до 3-х часов);
  • Ультракомпактный (в глубину всего 10 см), легкий.

Технические характеристики анализатора спектра GSP-79330A:

Параметр Значение
GSP-79330A GSP-79330A (TG)
Частота
Частотный диапазон 9 кГц...3,25 ГГц
Частота опорного генератора 10 МГц
Погрешности частоты ±(1,02x10-6 +1x10-6 xN)
(N – количество лет после выпуска из производства или подстройки)
Полоса обзора Нулевая, 100 Гц... 3,25 ГГц (разрешение 1 Гц)
Плотность фазовых шумов -86 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц;
-95 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
Скорость развертки 204 мкс…1000 с (при полосе обзора > 0), 50 мкс…1000 с (при полосе обзора = 0)
Режимы развертки Непрерывный однократный
Полоса пропускания
Полоса пропускания 1 Гц - 1 МГц, шаг 1-3-10 (-3 дБ), фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
Погрешность установки полосы пропускания ± 8 % (ном.) при ПЧ = 1 МГц, ± 5 % (ном.) при ПЧ < 1 МГц
Избирательность по уровням (60 дБ/ 3 дБ) 4,5:1
Полоса пропускания видео 1 Гц...1 МГц (шаг 1-3-10)
Амплитуда
Диапазон измерений От среднего уровня собственных шумов до +18 дБ в полосе от 100 кГц до 1 МГц; до +21 дБ в полосе от 1 МГц до 10 МГц, до +30 дБ в полосе от 10 МГц до 3,25 ГГц
Аттенюатор 0...50 дБ (шаг 1 дБ)
Погрешность аттенюатора ± 0,3 дБ
Предусилитель 18 дБ, 1 МГц…3,25 ГГц
Максимальный входной уровень 33 дБмВт, постоянное 50 В
Уровень компрессии на 1 дБ 0 дБ при несущей частоте ≥ 50 МГц без предусилителя, -22 дБ при несущей частоте ≥ 50 МГц с предусилителем
Средний уровень собственного шума (DANL) Параметры нормируются при условиях: аттенюатор 0 дБ, Fпч/эмс = 10 Гц, Fвф = 10 Гц, полоса обзора 500 Гц, опорный уровень -60 дБм, усреднение ≥ 40;
С выключенным предусилителем:
-93 дБм: 9 кГц…100 кГц;
-90 дБм - 3х(F/100) дБм: 100 кГц…1 МГц;
-118 дБм: 1 МГц … 2,7 ГГц;
-106 дБм: 2,7 ГГц…3,25 ГГц;
С включенным предусилителем
: -108 дБм - 3х(F/100) дБм: 100 кГц…1 МГц;
-138 дБм: 1 МГц…10 МГц;
-142 дБм + 3х(F/106 ) дБ: 10 МГц…3,25 ГГц ( F - частота, на которой измеряется уровень, кГц)
Пределы допускаемой относительной погрешности измерения уровня на частоте 160 МГц С выключенным предусилителем: ± 0,6 дБ;
С включенным предусилителем: ± 0,6 дБ
Нелинейность логарифмической шкалы ± 1,5 дБ, частота > 1 МГц, опорный уровень от 0 до – 50 дБм
Неравномерность АЧХ С выключенным предусилителем:
± 0,5 дБ: 100 кГц…2 ГГц,
± 0,7 дБ: 2 ГГц…3,25 ГГц;
С включенным предусилителем:
± 0,6 дБ: 1 МГц…2 ГГц,
± 0,8 дБ: 2 ГГц…3,25 ГГц
Погрешность полосы пропускания при ее переключении ± 0,15 дБ: относительно установленной RBW 10 кГц
Гармонические искажения второго порядка (SHI) 35 дБм: 10 МГц…775 МГц;
60 дБм: 775 МГц…1,625 ГГц
Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ
Интермодуляционные искажения третьего порядка (TOI) >1 дБм при 300 МГц…3,25 ГГц
Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ
Детекторы графика Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ, квазипиковый (ЭМС), средний (ЭМС)
Функции трассировки Стирание и запись, удержание максимума / минимума, просмотр, холостой ход, усреднение
Трекинг генератор (следящий генератор)
Диапазон частот - 100 кГц...3250 МГц
Диапазон установки уровня - -50 дБм … 0 дБм
Погрешность установки уровня - ± 0,5 дБ (при уровне -10 дБм, частота 160 МГц)
Неравномерность АЧХ - ± 2 (относительно опорной частоты 160 МГц)
Входы/Выходы
ВЧ вход Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3,25 ГГц, ослабление ≥ 10 дБ)
Трекинг генератор - Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3,25 ГГц, ослабление ≥ 12 дБ)
Внешняя синхронизация Соединитель BNC-типа; входная амплитуда 3,3 В (CMOS)
Вход/выход опорной частоты Соединитель BNC-типа: 10 МГц, 50 Ом, - 5 дБм…+10 дБм
ДУ LAN, USB, RS-232, опция - GPIB
Выход питания DC 7 В/500 мА; разъем SMB
Выход ПЧ Соединитель SMA-типа, ПЧ = 886 МГц, 50 Ом, выход -25 дБм (10 дБ аттенюатор, вход 0 дБм@1 ГГц)
Общие характеристики
Внутренняя память 16 МБ
Дисплей диагональ 21,3 см, ЖК, разрешение 800х600
Потребляемая мощность < 65 Вт
Условия эксплуатации +5...+45 °С
Питание 100…240 В (автовыбор), 45…65 Гц;
опция – батарейное питание
Габаритные размеры 210х350х100 мм
Вес < 4,5 кг (включая все опции: прибор +TG+GPIB+батарейное питание)

Комплект поставки GSP-79330A

№ Наименование Количество
1 Анализатор спектра GSP-79330А 1
2 Шнур питания 1
3 Руководство по эксплуатации 1
По запросу
