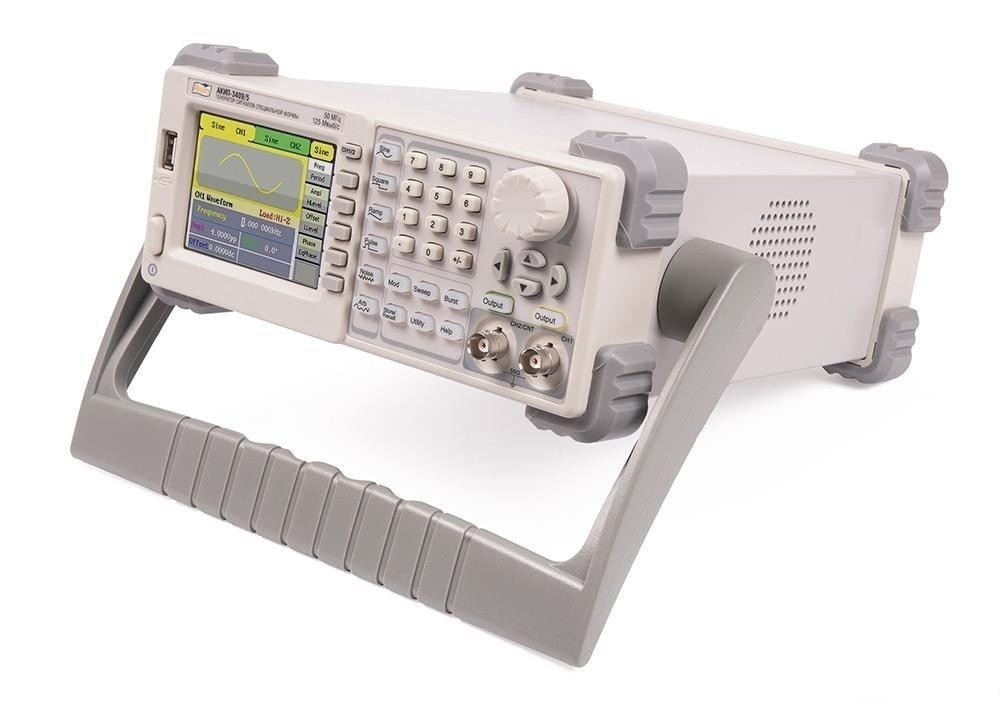

АКИП-3409/3 — генератор сигналов специальной формы

АКИП-3409/3 — генератор сигналов специальной формы
Артикул: 417091
Модель: АКИП-3409/3
Гарантия: 12 мес.
Госреестр РФ: 53064-13
Поверка приобретается отдельно: 5500 Р
Бренд: АКИП
Цена по запросу
Запросить цену
Добавить к сравнению

Особенности генератора сигналов специальной формы АКИП-3409/3

  • 2 канала (два независимых выхода)
  • Диапазон частот (синус): 1 мкГц – 5 МГц; для меандра до 5 МГц
  • Разрешение по частоте 1 мкГц
  • Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 16 тысяч точек
  • Использование прямого цифрового синтеза (DDS)
  • Погрешность установки частоты ±1×10-4
  • Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный, импульс, белый шум
  • Режим формирования сигнала произвольной формы (45 видов)
  • Виды модуляции: АМ, ФМ, ЧМ, ЧМн, ФМн, АМн, ШИМ
  • Режим: ГКЧ (свипирование), формирование пакета (Burst) 1…50000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…500 с, нач. фаза 0,1° … 360°
  • Вход внешнего ОГ (10 МГц), синхронизация (вход и выход)
  • Частотомер: 100 мГц … 200 МГц
  • Интерфейс USB (ДУ, программирование), опция GPIB (КОП)
  • ПО для формирования сигналов СПФ (EasyWave)
  • Цветной графический дисплей (диаг.9 см, 320×240)

Технические характеристики генератора сигналов специальной формы АКИП-3409/3

Параметр Значение
Выходные параметры (канал 1/канал 2)
Частотный диапазон (для синуса) 1 мкГц – 5 МГц
Разрешение 1 мкГц
Погрешность установки частоты ±1х10-4
Выходной уровень Канал 1 Канал 2
2 мВпик-пик - 10 Впик-пик (50 Ом, ≤10 МГц) 2 мВпик-пик - 3 Впик-пик (50 Ом)
2 мВпик-пик - 5 Впик-пик (50 Ом >10 МГц) 4 мВпик-пик - 6 Впик-пик (1 МОм)
4 мВпик-пик - 20 Впик-пик (1 МОм ≤ 10 МГц)
4 мВпик-пик - 10 Впик-пик (1 МОм > 10 МГц)
Выходное сопротивление 1 МОм/ 50 Ом
Синусоида
Погрешность установки уровня на 100 кГц ±(0,3 дБ + 1 мВпик-пик)
Фазовый шум -180 дБн/Гц при отстройке 10 кГц
КНИ (коэффициент нелинейных искажений) < 0,2 % (до 20 кГц, 1 Впик-пик)
Коэффициент гармоник ≤ -60 дБн до 1 МГц
< -35 дБн до 25 МГц
Постоянное смещение
Диапазон (в зависимости от выходного уровня) Выходная амплитуда при изменении постоянного смещения не нормируется
Канал 1: ±5 В (50 Ом) В; ±10 В (1 МОм)
Канал 2: ±1,5 В (50 Ом) В; ±3 В (1 МОм)
Погрешность установки ±(1 % от смещения +3 мВ)
Меандр
Частотный диапазон 1 мкГц – 5 МГц
Время нарастания/спада < 12 нс
Выброс
Перестраиваемая скважность 20 – 80 % (до 10 МГц)
40 – 60 % (до 20 МГц)
50 % (до 25 МГц)
Погрешность установки скважности ±1 % + 20 нс (для скважности 50 %)
Джиттер  0,01 %
Пила, треугольник
Диапазон частот 1 мкГц – 300 кГц
Нелинейность <0,1%
Перестраиваемая скважность 0,0 – 100,0%
Импульс
Диапазон частот 500 мкГц – 5 МГц
Длительность импульса От 16 нс (разрешение 8 нс)
Время нарастания/спада < 7 нс
Диапазон изменения скважности 0,1% - 99,9%
Выброс <5%
Джиттер 8 нс
Белый шум
Полоса частот (белый шум) 5 МГц
Произвольная форма (СПФ)
Диапазон частот 1 мкГц – 5 МГц
Длина памяти 16 тысяч точек
Разрешение ЦАП 14 бит
Частота дискретизации 125 МГц
Память 10 ячеек
Параметры сигнала Минимальное время нарастания 7 нс, джиттер 8 нс
Пакетный режим
Формы сигналов Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
Виды запуска По счету (1 … 50000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу
Нач./конеч. фаза 0° - +360°
Период повторения 1 мкс – 500 с
Источник строб-импульса Внешний
Источник синхронизации Внешний, внутренний, ручной
АМ, ЧМ
Формы несущей Синус, меандр, пила, произвольная
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц)
Девиация частоты 0 – 0,5*полоса пропускания, разрешение 10 мкГц
Коэффициент АМ 0 - 120 % (АМ)
ФМ
Формы несущей Синус, меандр, пила, произвольная
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц)
Диапазон установки девиации фазы 0º - 360,0º, разрешение 0,1º
ЧМН, АМН
Формы несущей Синус, меандр, пила, произвольная
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Меандр (скважность 50 %, частота 2 мГц – 50 кГц)
ШИМ
Диапазон частот 500 мкГц – 10 МГц
Формы несущей Синус, меандр, пила, произвольная
Источник модуляции Внешний/внутренний
Уровень внешней модуляции -6 В - +6 В
ГКЧ
Формы несущей Синус, меандр, пила, произвольная
Время качания 1 мс - 500 с
Закон качания Линейный или логарифмический
Тип качания Возрастание или убывание
Частотомер
Частотный диапазон 100 мГц - 200 МГц
Разрешение 6 разрядов
Измерения Частота, период, +/- длительность, скважность (F ≤ 10 МГц; U ≤ 5 Впик-пик)
Статистика относительные значения (PPM)
Входной импеданс 1 МОм/ 50 Ом
Чувствительность 50 мВ (100 мГц - 100 МГц), 100 мВ (100 - 200 МГц)
Общие данные
ЖК-дисплей Цветной графический, диагональ 9 см, разрешение: 320х240
Напряжение питания 220 В (±15 %), 50 / 60 Гц
Габаритные размеры 105 × 229 × 280 мм
Масса 2,6 кг


Комплект поставки АКИП-3409/3
1.Генератор сигналов специальной формы АКИП-3409/3 - 1
2.Сетевой шнур - 1
3.Руководство по эксплуатации - 1
4.USB кабель - 1
5.Диск с ПО - 1
