PD94 — система измерения частичных разрядов

Измеритель частичных разрядов PD94 предназначен для измерения характеристик частичных разрядов в изоляции высоковольтного оборудования; измерения высокого напряжения специальной формы инфранизкой частоты.

Система PD94 позволяет диагностировать кабели до 110кВ, до Uo.

Измеритель PD94 специально разработан для мобильного использования, имеет небольшой вес и специальный кейс для транспортировки. Все оборудование может уместиться в багажнике обычного универсала, и не требует покупки дорогостоящей передвижной лаборатории и ее регистрации для проведения работ по испытаниям и диагностики, в то время как оборудование других компаний производителей из-за его веса и габаритов неотделимо от приобретения специального автомобиля для его перевозки.

Система измерения частичных разрядов PD94 используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением до 220кВ. Прибор PD94 производит измерение частичного разряда с определением места источника, непосредственная локализация частичного разряда по всей длине кабеля, в кабельных муфтах или на кабельных концевых заделках. Интенсивность ЧР измеряется в пКл и отображается на графике.

Измеритель PD94 работает с применением внешнего источника испытательного напряжения. В качестве источника напряжения совместно с измерителями применяются установки измерительные высоковольтные серии HVA (HVA28, HVA30, HVA60, HVA90 и т.д.), генерирующие напряжение специальной формы инфранизкой частоты.

Локализация мест повреждений ЧР производится методом рефлектометрии. Критические уровни ЧР являются важными критериями оценки состояния изоляции кабеля. Анализ и оценка типичных параметров ЧР, а также их месторасположение позволяет выработать критерии для дальнейшего ремонта или замены кабеля. Многие энергоснабжающие организации и предприятия используют технологию измерени ЧР уже при приемо-сдаточных испытаниях, чтобы сразу выявить дефекты монтажа и локализовать повреждение КЛ.

Данная диагностика позволяет не только выявить участки СПЭ изоляции с развивающимися "водяными деревьями" до моменты выхода КЛ из строя, но также определить полости в изоляции из сшитого полиэтилена или отслаивания в токопроводящем слое.

• Измерение уровня частичного разряда
• Программное обеспечение нашей собственной разработки b2 suite для обработки результатов и составления протоколов является ПОЛНОСТЬЮ АВТОМАТИЧЕСКИМ и не требует вмешательства.
• Отображение ВСЕГО кабеля на дисплее установки с указанием места локализации источника ЧР
• Подавление помех, шумов, полная развязка от сетевого питания
• Подробная информация о месте локализации источника ЧР и величине (уровне) ;ЧР
• Графическое представление информации
• Перед началом измерений производится калибровка всей схемы измерений путем инжекции нормированного заряда с помощью калибратора кажущегося заряда типа CAL1B, входящего в комплект поставки измерителей.

Установка определяет и записывает следующие параметры:

• Калибровочный импульс (в соответствии с IEC60270). Перед началом измерений производится калибровка измерительной системы путем инжекции нормированного заряда с помощью калибратора кажущегося заряда типа CAL1B, входящего в комплект поставки измерителей.
• Фоновые помехи, шумы и наводки (например на подстанции).
• Напряжение зажигания (возникновения частичных разрядов (PDIV)). Чем ниже это значение, тем критичнее состояние кабеля.
• Уровень частичных разрядов при напряжении от 1.0 до 1.7 Uo. Это значение содержит прямую информацию о повреждении.
• Напряжение прекращения (гашения) частичных разрядов (PDEV) Разница между напряжениями гашения и зажигания ЧР позволяет сделать выводы о природе дефекта.

Процессом измерения и анализа полностью управляет в автоматическом режиме программное обеспечение b2 suite.

Определение мест повреждений методом измерения частичных разрядов включает в себя

• Измерение интенсивности и уровня частичных разрядов
• Программная автоматическая обработка измерений в режиме реального времени
• Отображение возникновения ЧР относительно фазы высокого напряжения позволяют сделать вывод также о характере повреждения изоляции, а не только его размерах
• Локализация местонахождения повреждения методом измерения частичных разрядов
• Локализация мест повреждений ЧР производится методом рефлектометрии
• Калибровка с локализацией муфт

Программное обеспечение позволяет

• Определять значения ЧР (в пико кулонах) в режиме реального времени
• Строить диаграмму (карту) трассы кабельной линии с указанием места локализации ЧР
• Строить диаграмму трассы кабельной линии с указанием интенсивности ЧР в данном месте локализации

• Технические характеристики системы измерения частичных разрядов PD94

  Параметр	Значение
  Диапазон измерений среднеквадратического значения напряжения переменного тока, кВ	1 – 66
  Частота напряжения, Гц	От 0,01 до 0,1 с шагом 0,01 Гц
  Пределы допускаемой основной относительной погрешности измерения напряжения, %	± 1
  Диапазон измерений кажущегося заряда, нКл	От 0 до 100
  Пределы допускаемой основной абсолютной погрешности измерения кажущегося заряда	± (0,03Qизм. + 5 пКл)
  Номинальная емкость конденсатора связи, нФ	1
  Полоса пропускания, МГц	100
  Электрическое питание	220 В; 50 Гц

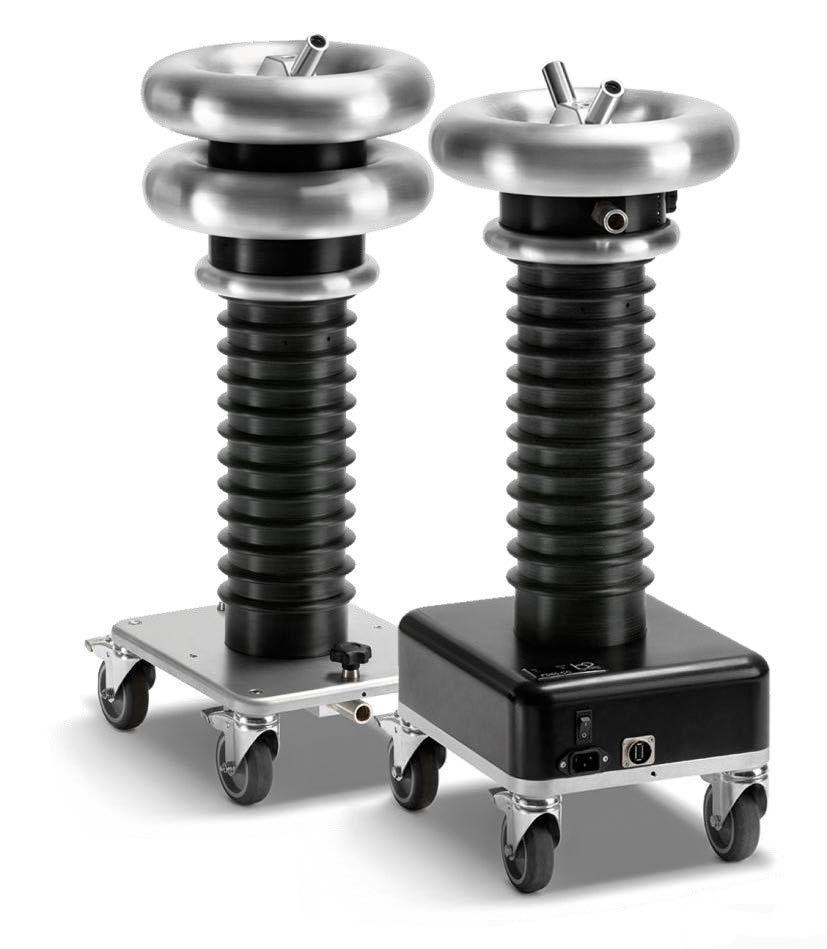

  Габаритные размеры (длина×ширина×высота), мм - конденсатор связи и детектор; - фильтр	300×250×710 300×250×770
  Масса, кг - конденсатор связи и детектор; - фильтр	19,5 16,5
  Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха, %	от – 5 до + 45 до 85

  Примечание. Qизм. – измеренное значение кажущегося заряда.
