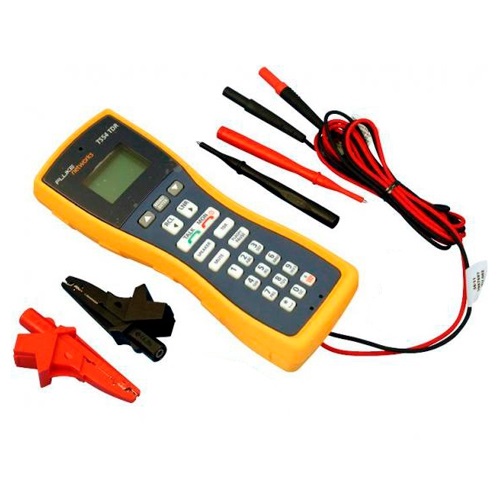

Fluke TS54-BANA — набор тестирования + TDR, с вилкой типа «банан», зажимами типа «крокодил» и тестовым датчиком

Fluke TS54-BANA — набор тестирования + TDR, с вилкой типа «банан», зажимами типа «крокодил» и тестовым датчиком
Артикул: 230053
Бренд: Fluke Networks
Артикул производителя: 3781553
Цена:
152 234 Р
Доступен для заказа
Добавить к сравнению

Новыйтестер Fluke TS52 TDR разработан с превосходящим, сияющим жидкокристаллическим экраном (LCD) пользовательского интерфейса, он позволяет вам видеть то, что невозможно услышать ни в какой внешней окружающей среде за пределами предприятия. Он имеет последние технические возможности в технологии наборов для тестирования.

Инновационный Fluke TS52 TDR (рефлектометр для измерения временных характеристик) идеально предназначен для техников голосовых каналов, каналов отправления данных и видео потоков, а так же предоставителей коммуникационных услуг, которым нужен лучший набор тестирования в своей категории. Сегодня на рынке нет ни одного продукта похожего на Fluke TS52 TDR. Вам больше не придется с собой носить отдельный TDR, подсветку, определитель пар – все, что вам нужно, находится в этом компактном наборе для тестирования – а это означает снижение веса на 62% снижение затрат на 20% по сравнению с существующими продуктами.

Защита Fluke TS52 TDR от погодных условий на 20% больше благодаря новейшим технологиям RainSafe™DropSafe™ и Fluke TS52 TDR не подвластен погоде и вынослив, может подключится к активным DSL линиям для проверки качества POTS без сбоев в работе.

Функции тестовой трубки с рефлектометром и тональным генератором Fluke TS54 TDR:

Десять функций тестирования:

  • TDR – определяет длину кабеля и определяет все типы кабелей, включая витую пару, коаксиальный кабель и параллельные проводники;
  • Подсветка – пять разных тонов для быстрого и легкого различения нескольких пар проводов;
  • SmartTone – замыкает правильную пару и изменения тонов для определения точной пары;
  • Указание данных — предупреждает, когда данные присутствуют на линии;
  • Показание/измерение напряжения – определяет потенциальные проблемы на линии;
  • Индикация/измерение тока (мА) – проверяет достаточность тока на линии;
  • Определение вызывающего абонента с ожиданием звонка CID – проверяет функционирование службы;
  • Функция DTMF Digit Grabbing – изолирует неисправное оборудование на территории клиента;
  • Определяет тональный сигнал готовности линии, звонит и получает звонки;
  • Полярность.

Дополнительные функции:

  • DropSafe™ PRO – прошел испытание падением с высоты 20 футов на бетон;
  • RainSafe™ PRO – защита в экстремальных погодных условиях;
  • DataSafe™ PRO – предотвращает помехи передачи данных на линии;
  • Клавиатура с высокой видимостью, клавиши светятся в темноте, приспособлена для любой среды вне помещений;
  • Особо больший, освещенный экран LCD;
  • Удобное меню и интерфейс пользователя;
  • 2-сторонняя гарнитура громкой связи;
  • Дополнительная гарнитура.
Параметр Значение
Электрическая часть
Диапазон тока (при подключении к линии) 10 мА - 100 мА
Сопротивление постоянному току
При подключении к линии 150 Ω (номинальное значение)
При отключении от линии >3 МОм
Импеданс по переменному току
При подключении к линии 600 Ω номинальное; 300 Гц – 3400 Гц
При отключении от линии >120 кОм; 300 Гц - 3400 Гц
Гарнитура с полным электрическим сопротивлением 32 Ом
Выходной сигнал при импульсном наборе
Частота импульсов 10 импульсов в секунду ±1 импульс в секунду
Соотношение длительности сигналов отбоя / ответа абонента 60/40
Межсерийный интервал >300 мс
Сопротивление в течение разъединения >100 кОм
Выходной DTMF-сигнал
Погрешность тональной частоты ±1,5 % максимум
Уровень тонального сигнала -3 дБм (комб.) (типичное значение)
Расхождение между высоким и низким тоном 2 дБ ± 2 дБ
Скоростной набор
Объем памяти 9 ячеек для номеров, количеством цифр до 23, скоростного набора и 1 ячейка для последнего набранного номера
Продолжительность PBX Pause Программируемая пользователем; по умолчанию = 4 секундам
Продолжительность сигнала отбоя Программируется пользователем; по умолчанию — 500 мс
Задержка автоматического отключения динамика Программируется пользователем; по умолчанию — 2 минуты
Измерение напряжения
Диапазон 4 В пост. ток до 140 В пост. ток
Измерение тока
Диапазон 0 мА - 100 мА
Динамическая рефлектометрия
Диапазон 914 м
Точность ±2 м ±5 %
Подсветка SmartTone
Частоты Стабильный тон: 950 Гц
Мощность
Тип батареек Щелочная батарея 9 В
Физические характеристики
Размеры 211 мм x 81 мм x 66 мм (без ремня)
Масса 0,53 кг (без зажима для ремня)
Водостойкость Набор тестирования водоустойчив и имеет рейтинг IP64
Диапазон температур
Разговор по телефону и набор номера от -30°C до 60°C
Работа ЖК-дисплея от -25°C до 60°C
Хранение от -30°C до 66°C
Внешние условия
Высота над уровнем моря 3 000 метров
Относительная влажность 95% при 30°C
75% при 40°C
45% при 50°C
30% при 60°C
Безопасность
Соответствует требованиям нормативов Соответствует стандартам ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 № 61010-1-04, UL 61010-1 (2004) и IEC 61010-1:2010 для категории измерений I, максимум 300 В постоянного тока, 2 степени загрязнения
Максимальное переходное напряжение 1500 В
Электромагнитная совместимость Удовлетворяет требованиям EN61326-1



Примечание: Характеристики могут быть изменены без предварительного уведомления.

Наименование Количество
1 Тестовая трубка TS54 TDR 1
2 Тестовый шнур с вилкой типа «банан» размером в 4 мм 1
3 Особо широкие зажимы типа «крокодил» 1
4 Тестовый датчик 1
