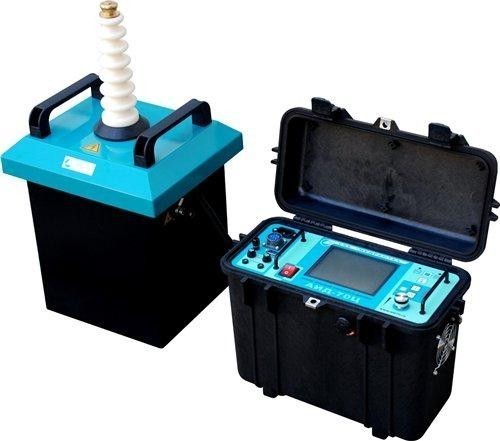

АИД-70Ц аппарат испытания диэлектриков цифровой

АИД-70Ц аппарат испытания диэлектриков цифровой
Артикул: 322002
Модель: АИД-70Ц
Гарантия: 12 мес.
Госреестр РФ: 38382-08
Поверка: включена в стоимость
Межповерочный интервал: 12 мес.
Бренд: Прочие (Россия и СНГ)
Цена:
471 000 Р
Доступен для заказа
Добавить к сравнению
Варианты замены: АВИЦ-70 исполнение 2

Аппарат испытания диэлектриков цифровой АИД-70Ц предназначен для измерения электрической прочности изоляции силовых высоковольтных кабелей, различных электроизоляционных материалов, а также устройств, работающих в составе электрических установок высокого напряжения. На сегодняшний день аппарат АИД-70Ц является самым современным и функционально насыщенным аппаратом для испытания изоляции и генерирования высокого напряжения.

Технические характеристики аппарата испытания диэлектриков АИД-70Ц:

Параметр Значение
Диапазон регулирования постоянного напряжения 2 - 70 кВ с шагом 0,3 кВ
Диапазон регулирования переменного напряжения 2 - 50 кВ с шагом 0,2 кВ
Допускаемая относительная погрешность измерения постоянного напряжения в диапазоне от 10 до 70 кВ не превышает ± 3 %
Допускаемая относительная погрешность измерения переменного напряжения в диапазоне от 10 до 50 кВ не превышает ± 3 %
Минимальное выходное напряжение аппарата (определяется конструктивными особенностями автотрансформатора, установленного в пульте управления) (1 ± 1) кВ
Амплитуда пульсации испытательного напряжения постоянного тока не более 3 %
Коэффициент несинусоидальности испытательного напряжения переменного тока не более 5 %
Максимальный рабочий постоянный ток аппарата (амплитудное значение) в диапазоне напряжений от 2 до 60 кВ 10 мА
Максимальный рабочий постоянный ток аппарата (амплитудное значение) в диапазоне напряжений от 60 до 70 кВ 5 мА
Измерение силы постоянного тока на основном диапазоне измерения 1-10 мА с шагом 0,1 мА
Измерение силы постоянного тока на дополнительном диапазоне измерения 0,1-1 мА с шагом 0,01 мА
Максимальная выходная мощность аппарата 0,6 кВ·А
Максимальное время работы аппарата в режиме постоянного тока 10 мин
Минимальное время выключенного состояния аппарата 5 мин
Максимальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 2 до 40 кВ 50 мА
Максимальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 40 до 50 кВ 20 мА
Измерение силы переменного тока на основном диапазоне измерения 5-50 мА с шагом 0,1 мА
Измерение силы переменного тока на дополнительном диапазоне измерения 0,5-5 мА с шагом 0,01 мА
Максимальное время работы аппарата в режиме переменного тока при мощности, подаваемой в нагрузку от 1,8 до 2,0 кВт - 1 мин
от 1,5 до 1,8 кВт - 5 мин
от 1,0 до 1,5 кВт - 10 мин
до 1,0 кВт - 1 ч
Допускаемая приведенная погрешность при измерении силы тока на основном диапазоне измерения постоянного тока 1-10 мА и переменного тока 5-50 мА не превышает ± 5 %
Допускаемая приведенная погрешность при измерении силы тока на дополнительном диапазоне измерения постоянного тока 0,1-1 мА и переменного тока 0,5-5 мА не превышает ± 5 %
Встроенная память Да (позволяет записывать параметры пяти наиболее часто проводимых видов испытаний (изоляторы, разрядники, выключатели, кабели 6,3 кВ, кабели 10 кВ и т.п.)
Режимы работы ручной
автоматический (предусматривает задание оператором величины испытательного напряжения с шагом 0,5 кВ, скорости подъема испытательного напряжения, напряжения и тока срабатывания защиты (шагом 1 кВ), времени проведения испытания)
Максимальная активная мощность, потребляемая аппаратом из питающей сети не более 2,2 кВт
Устройство защиты, отключающее высокое напряжение при достижении на выходе напряжением постоянного тока величины (амплитудное значение) от 70,1 до 74,0 кВ
напряжением переменного тока величины (действующее значение) от 50,1 до 53,0 кВ
силой постоянного тока величины (амплитудное значение) от 10,1 до 12,0 мА
силой переменного тока величины (действующее значение) от 50,1 до 54,0 мА
Общие характеристики
Габаритные размеры пульта управления не более 415 х 220 х 345 мм
Габаритные размеры генератора высоковольтного не более 335 х 285 х 630 мм
Масса пульта упаравления не более 16 кг
Масса генератора высоковольтного не более 38 кг
Средний срок службы аппарата не менее 6 лет

Комплект поставки АИД-70Ц

Наименование Количество
1 Пульт управления 1
2 Генератор высоковольтный 1
3 Комплект ЗИП 1
4 Кабель сетевого питания аппарата 1
5 Провод заземления 2
6 Документация 1
